AWS1802B PCB制作工艺实训方案




方案概述：

本方案针对《电工电子技术基础》和《电子工艺实训教程》在全国本科及高中职学院的普及，而推出的实训课程实际操作，针对性强，实际操作简单，提高学生实际动手能力，提高学生创新研发能力，更加注重实际操作。不仅是后续所学专业课的基础，也是以实验为主、实践性很强的专业技术理论课程转化实践系统方案。通过课程的学习，使学生掌握电工测量的基本知识和常见电气量的测量方法；掌握常用电工仪器、仪表的正确使用方法。提高学生的动手能力和观察能力，加深和巩固对所学《电工电子技术基础》理论知识的理解及运用，培养生理论联系实际、会分析和解决实际问题的综合能力。树立安全用电意识让学生养成良好、规范的实验操作习惯。

方案特点：

用途多样化：同一设备可以实现两种不同工艺流程的学习和操作，有效降低成本，提高了设备利用率。

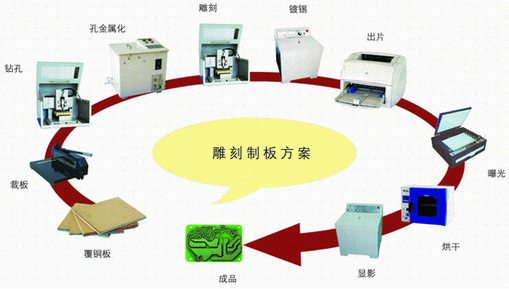

制版工艺全面：可完成线路制作、自动钻孔、孔金属化、镀锡、绿油（阻焊）、焊盘助焊及防氧化处理等全部制板工艺；
制版精度高：最小线宽、线隙可达4mil；
制板效率高：一天能完成5平方米单双面线路板的制作；

所需产品设备：

AWS-HW-C340 精密裁板机


产品用途
进行覆铜板的快速裁剪
主要参数
1）特钢长寿命刀刃，省力杠杆式设计，轻松切割各种厚板材
2）流线型的外观和符合人体工程学的设计
3）配置水平对位功能，可以方便的切割固定形状的PCB板
4）最大切割长度340mm，最大切割厚度5mm
5）具有对位和固定机标尺，精度更高，使用更方便
6）外形尺寸：56*35*20cm
7）重量：12kg

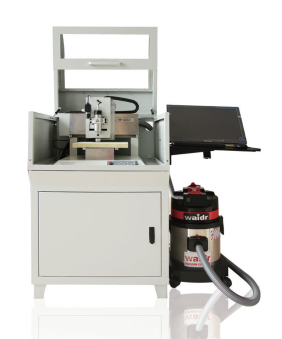

AWS-HW-3232I线路板雕刻机



产品用途：
采用310万像素的工业相机和百万像素工业镜头定位，补偿机械误差，适合制作单/双面板和多层板钻孔、雕刻线路，割边等。
产品特点：

1. 自动原点定位：可从任意位置自动回到设定的零点；断电续钻铣、断点续钻铣：可从任意百分比开始雕刻，或雕刻到任意百分比结束；自动记忆加工进度，断电恢复后，可自动回到原先进度继续加工；割边：中心割边、保留连接点两种方式；
2. 脱机仿真虚拟加工：软件模拟实时显示所有加工路径、显示实际加工过程中当前位置；
3. 任意区域选择钻雕：可任意选择内、外区域，进行局部区域雕刻；
4. 智能刀具选择：软件自动选择刀具参数，三种方式可选择，软件自动分配雕刻区域，精度要求：线径≤4mil、线宽≤6mil；
5. 万能钻孔功能：≥0.8的孔，挖出孔，钻头配置定位工装；
6. 雕刻软件：电子CAD设计软件GERBER格式软件与AutoCAD工程画图软件无缝对接；软件具有在安装刻字软件情况下雕刻出相应的凹凸字体；

7）主轴电机要求：强自直冷高速变频主轴，0~60000rpm任意可调，可三档转速设置；LED照明系统；
8）★XYZ三轴独立控制：三轴3维运动；XYZ双重限位保护，超限自停；设备自带XYZ控制按键，操作更方便。（提供照片佐证）
9）★立式机身设计，透明可视、防尘静音、气动支撑、体积小，移动方便；配置及时吸尘智能系统；
10）◆产品配套：出版社出版《现代PCB电子工艺实训教程指导用书》，书籍中收录大量电子实训实验及操作方法基础实验课程，配有微课教学视频，为实训带来极大便利和乐趣；
11)◆设备通过该类设备生产许可范围内的ISO9001国际质量体系认证、ISO14001国际环境体系认证和OHSAS18001职业健康安全管理体系认证，保证设备本身及其制造过程的质量及环保性和安全性；

AWS-HW-3030V+线路板雕刻机


产品用途
采用310万像素的工业相机和百万像素工业镜头定位，补偿机械误差，适合制作单/双面板和多层板钻孔、雕刻线路，割边等。
产品特点：

1. 自动原点定位：可从任意位置自动回到设定的零点；断电续钻铣、断点续钻铣：可从任意百分比开始雕刻，或雕刻到任意百分比结束；自动记忆加工进度，断电恢复后，可自动回到原先进度继续加工；割边：中心割边、保留连接点两种方式；
2. 脱机仿真虚拟加工：软件模拟实时显示所有加工路径、显示实际加工过程中当前位置；
3. 任意区域选择钻雕：可任意选择内、外区域，进行局部区域雕刻；
4. 智能刀具选择：软件自动选择刀具参数，三种方式可选择，软件自动分配雕刻区域，精度要求：线径≤6mil、线宽≤6mil；
5. 万能钻孔功能：≥0.8的孔，挖出孔，钻头配置定位工装；
6. 雕刻软件：电子CAD设计软件GERBER格式软件与AutoCAD工程画图软件无缝对接；软件具有在安装刻字软件情况下雕刻出相应的凹凸字体；

7）主轴电机要求：强自直冷高速变频主轴，0~60000rpm任意可调，可三档转速设置；LED照明系统；
8）★XYZ三轴独立控制：三轴3维运动；XYZ双重限位保护，超限自停；设备自带XYZ控制按键，操作更方便。（提供照片佐证）
9）★金属可视安全防尘罩，透明可视、防尘静音、气动支撑、体积小，移动方便；配置及时吸尘智能系统；
10）◆产品配套：出版社出版《现代PCB电子工艺实训教程指导用书》，书籍中收录大量电子实训实验及操作方法基础实验课程，配有微课教学视频，为实训带来极大便利和乐趣；
11)◆设备通过该类设备生产许可范围内的ISO9001国际质量体系认证、ISO14001国际环境体系认证和OHSAS18001职业健康安全管理体系认证，保证设备本身及其制造过程的质量及环保性和安全性；

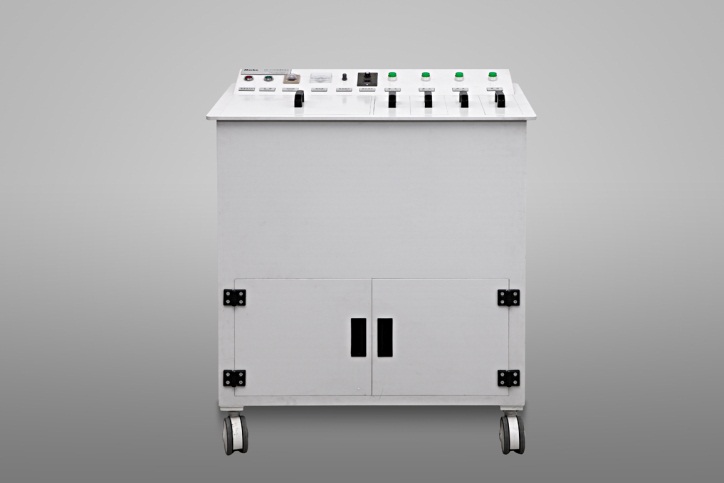

AWS-HW-K1000专业智能孔化机



产品用途 ：
设备具有五个槽位，对双面，多面线路板等非金属材料进行黑孔电镀/化学沉铜再电镀加厚，带有加热，鼓气，摆动及电镀功能。

产品特点：
1）设备具备五个槽位，槽体采用高强度耐酸碱材料一体整装。每个槽位配置恒温装置，采用耐腐蚀加热管，具有鼓气，自动恒温功能，气流量、工作时间、温度可预设，完工后自动提醒，操作简易方便，自动化程度高，贯孔导通率确保100%。
2）设备采用电镀液微循环系统：内置两套微孔发泡管和静音气泵，使电镀行程微循环，同时采用电镀往复运动，通过调速可控制电镀速度，从而提供过孔电镀的质量
3）过孔工艺：黑孔工艺不含有传统的化学镀铜成分，取消甲醛和危害生态环境的化学物质在配方中的使用。液体可以通过节流阀回收循环利用，也便于设备定期的维护保养。
4）结构特点：万向滚轮，方便随意移动位置。机体储物槽设计，方便配件存放。

产品工艺：
黑孔电镀工艺流程（采用无甲醛过孔方案，环保）
整孔→水洗→黑孔→干燥→微蚀→水洗→电镀

化学沉铜再电镀加厚
整孔→水洗→活化→水洗→加速→水洗→化学沉铜→水洗→电镀

AWS-HW-K200专业孔化机


产品的用途：
对化学沉铜和黑孔的板进行电镀铜，铜层加厚。

产品特点：
1）电镀液微循环系统：内置两套微孔发泡管和静音气泵，使电镀液形成微循环,提高过孔电镀的质量
2）电镀往复运动功能：通过调速,可控制电镀速度
